组合模式
简介
- 将对象组合成树形结构以表示“部分-整体”的层次结构。
- 组合模式使得用户对单个对象和组合对象的使用具有一致性。
动机
- 总部、分部和办事处是成树状结构，也就是有组织结构的，不可以简单的平行管理。
- 希望总公司的组织结构，比如人力资源部、财务部的管理功能可以复用于分公司。这其实是整体与部分可以被一致对待的问题。
适用性
- 想表示对象的“部分-整体”层次结构。
- 希望用户忽略组合对象与单个对象的不同，用户将统一地使用组合结构中的所有对象。

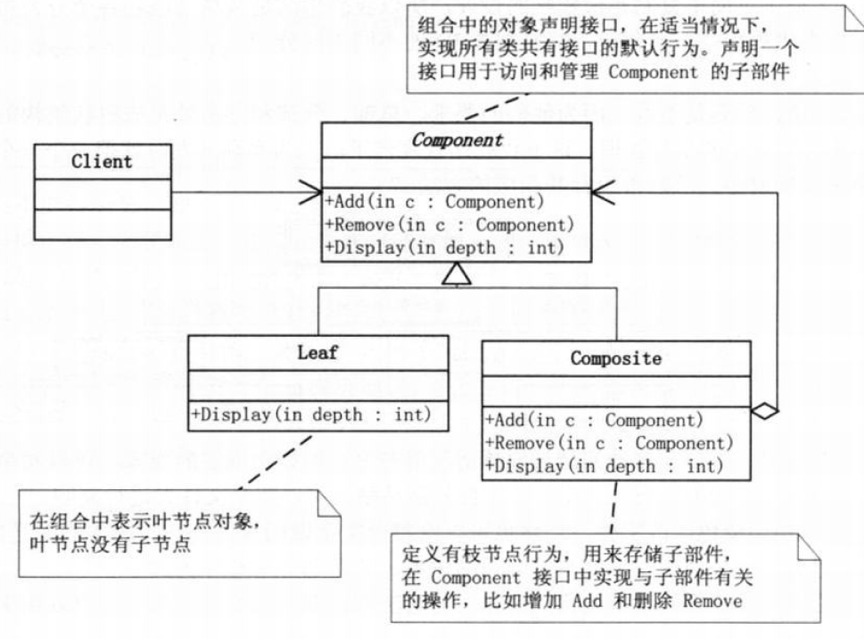

结构
参与者
- Component
- 为组合中的对象声明接口。
- 在适当的情况下，实现所有类共有接口的缺省行为。
- 声明一个接口用于访问和管理Component的子组件。
- 在递归结构中定义一个接口，用于访问一个父部件，并在合适的情况下实现它。（可选）
- Leaf
- 在组合中表示叶节点对象，叶节点没有子节点。
- 在组合中定义叶节点对象的行为。
- Composite
- 定义有子部件的那些部件的行为。
- 存储子部件。
- 在Component接口中实现与子部件有关的操作。
- Client
- 通过Component接口操纵组合部件的对象。
协作
- 用户使用Component类接口与组合结构中的对象进行交互。
- 如果接收者是一个叶节点，则直接处理请求。
- 如果接收者是一个Composite，它通常将请求发送给它的子部件，在转发请求之前与/或之后可能执行一些辅助操作。
效果
- 定义了包含基本对象和组合对象的类层次结构。
- 简化客户代码。
- 使得更容易添加新类型的组件。
职责链模式
简介
- 为解除请求的发送者和接收者之间的耦合，而使多个对象都有机会处理这个请求。
- 将这些对象连成一条链，并沿着这条链传递该请求，指导有一个对象处理它为止。
动机
- 考虑公司中的请假申请。
- 公司中管理人员按等级从低到高分别有：经理、总监、总经理。
- 请假需要根据天数长短，向不同等级的管理人员申请，例如少于2天直接向经理申请即可，少于一周必须要总监批准，更长时间则需要总经理批准。
适用性
- 有多个对象可以处理一个请求，哪个对象处理该请求运行时刻自动确定。
- 想在不明确指定接收者的情况下，向多个对象中的一个提交一个请求。
- 可处理一个请求的对象集合应被动态指定。

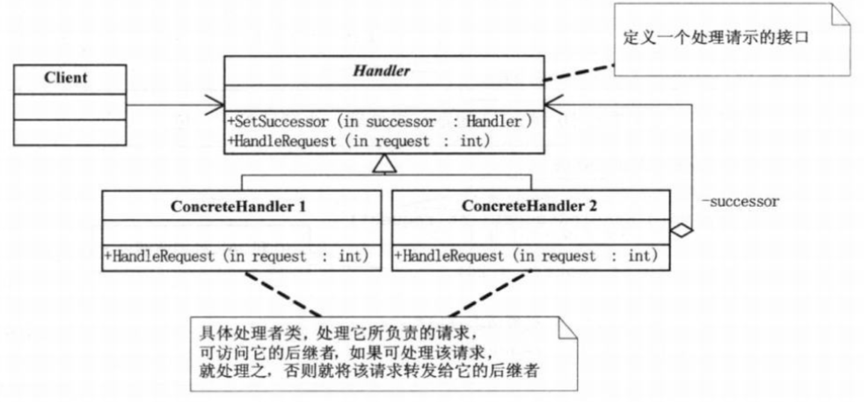

结构
参与者
- Handler
- 定义一个处理请求的接口。
- 实现后继链。
- ConcreteHandler
- 处理它所负责的请求。
- 可访问它的后继者。
- 如果可处理该请求，就处理之；否则将该请求转发给它的后继者。
- Client
- 向链上的ConcreteHandler对象提交请求。
效果
- 降低耦合度。
- 增强了给对象指派职责的灵活性。
- 不保证被接受。
实例

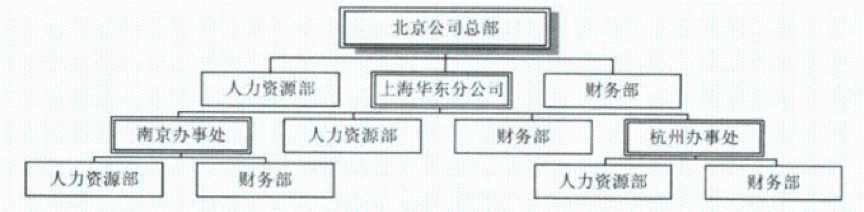

根据下图，利用组合模式构建该公司的结构。
即总公司下设上海华东分公司，华东分公司下设南京办事处和杭州办事处。其中，各级分公司均设有人力资源部和财务部。
利用组合模式构建好该结构后，利用职责链模式处理各地员工加薪请求。
例如，一南京员工提出加薪请求，如果加薪不超过1000元，南京办事处即可批准；如果超过1000元，则上报华东分公司，如果2000元以内，则批准；超过则上报北京总公司，如果不超过3000元，则总公司批准，否则拒绝。

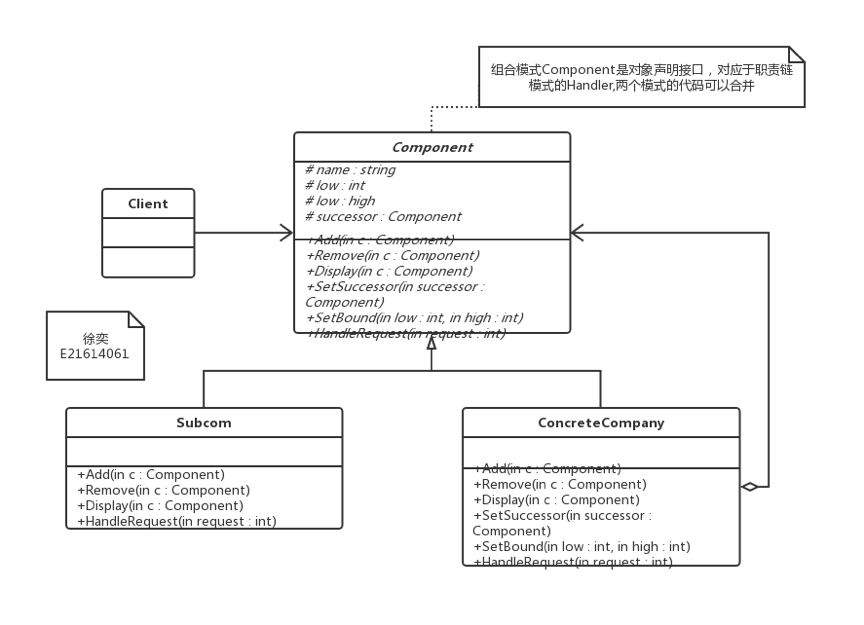

UML
组合模式Component是对象声明接口，对应于职责链模式的Handler,两个模式的代码可以合并。
另外通过增加low, bound两个变量来控制if语句数量，减少类的数目。因此职责链中的多个ConcreteHandler对应于一个具体的ConcreteCompany。
代码
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 |
#include<iostream> #include<list> #include <typeinfo> using namespace std; class Component{ public: Component(string name){ this->name = name; } virtual void Add(Component* c) = 0; virtual void Remove(Component* c) = 0; virtual void Display(int depth) = 0; void SetSuccessor(Component* s){ this->successor = s; } void SetBound(int low, int high){ this->low = low; this->high = high; } virtual void HandleReauest(int request) = 0; protected: string name; int low, high; Component* successor; }; class Subcom : public Component{ public: Subcom(string name) : Component(name){} void Add(Component* c){ cout<<"Cannot add to a leaf"; } void Remove(Component* c){ cout<<"Cannot remove from a leaf"; } void Display(int depth){ for(int i = 0; i <= depth; i++) cout<<"--"; cout<<name<<endl; } void HandleReauest(int request){ } }; class ConcreteCompany: public Component{ private: list<Component*> children; public: ConcreteCompany(string name): Component(name){} void Add(Component *c){ children.push_back(c); } void Remove(Component *c){ children.remove(c); } void Display(int depth){ for(int i = 0; i <= depth; i++) cout<<"--"; cout<<name<<endl; for(Component* child : children){ child->Display(depth + 1); } } void HandleReauest(int request){ if(request >= low && request <= high){ cout<<this->name<<"处理请求: "<<request<<endl; }else if(successor != NULL){ cout<<this->name<<"处理失败"<<endl; successor->HandleReauest(request); }else{ cout<<this->name<<"加薪拒绝"<<request<<endl; } } }; /* 即总公司下设上海华东分公司，华东分公司下设南京办事处和杭州办事处。其中，各级分公司均设有人力资源部和财务部。 用组合模式构建好该结构后，利用职责链模式处理各地员工加薪请求。 例如，一南京员工提出加薪请求，如果加薪不超过1000元，南京办事处即可批准；如果超过1000元，则上报华东分公司，如果2000元以内，则批准；超过则上报北京总公司，如果不超过3000元，则总公司批准，否则拒绝。、 实验报告内容: */ int main(){ Component *root = new ConcreteCompany("总公司"); root->Add(new Subcom("人力资源部")); root->Add(new Subcom("财务部")); root->SetBound(2000, 3000); Component *huadong = new ConcreteCompany("上海华东分公司"); huadong->Add(new Subcom("人力资源部")); huadong->Add(new Subcom("财务部")); huadong->SetBound(1000, 2000); Component *nanjing = new ConcreteCompany("南京办事处"); nanjing->Add(new Subcom("人力资源部")); nanjing->Add(new Subcom("财务部")); nanjing->SetBound(0, 1000); Component *hanzhou = new ConcreteCompany("杭州办事处"); hanzhou->Add(new Subcom("人力资源部")); hanzhou->Add(new Subcom("财务部")); hanzhou->SetBound(0, 1000); nanjing->SetSuccessor(huadong); hanzhou->SetSuccessor(huadong); huadong->SetSuccessor(root); root->SetSuccessor(NULL); huadong->Add(nanjing); huadong->Add(hanzhou); root->Add(huadong); root->Display(1); cout<<"*********************"<<endl; nanjing->HandleReauest(100); cout<<"*********************"<<endl; hanzhou->HandleReauest(1500); cout<<"*********************"<<endl; hanzhou->HandleReauest(2100); cout<<"*********************"<<endl; hanzhou->HandleReauest(3100); return 0; } // |

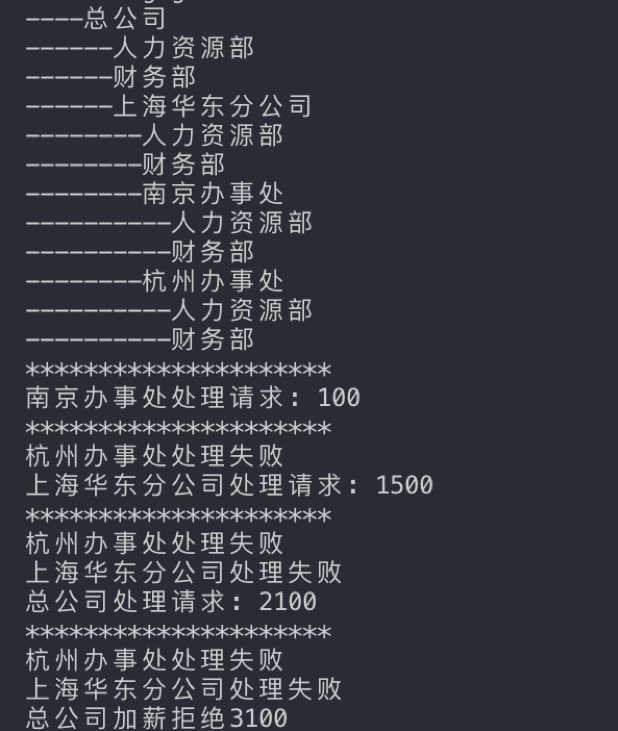

结果
总结
①本次需要将职责链模式与组合模式合并，其中组合模式Component是对象声明接口，对应于职责链模式的Handler。
②组合模式中的节点需要放到当前父节点的list中，对于容器list，需要掌握对应的STL语句。
③对于职责链模式，为了减少类的数量和耦合需要设置low和high两个上下界。类虽然少了，但是对象没有减少，这些对象形成一条链，并沿着这条链传递该请求，直到有一个对象处理了它为止。通过当前对象的name来指示客户端选择。
